首頁 > 行業新聞 > 自準直電子經緯儀的工作原理 看完你就懂

自準直電子經緯儀的工作原理 看完你就懂

2025-05-29 熱度:67 ℃

     自準直電子經緯儀融合了光學自準直原理電子測角技術,實現微秒級角度偏差的高精度測量,廣泛廣泛應用于工程測量、機械安裝、航空航天等領域。其工作流程可分為四個關鍵階段:

  1. 光學發射與準直
    儀器內置光源(如LED或激光)發射光束,通過分劃板(刻有十字絲或標尺)形成基準圖像,經物鏡組轉化為平行光射出。當光束照射到目標反射鏡時,若鏡面完全垂直光軸,光線將沿原路返回。

  2. 像點捕捉與偏移檢測
    返回光束穿過物鏡后,在分劃板平面重新成像。若反射鏡存在傾角(如偏轉α),返回像點會相對于原始基準點產生位移(Δx)。該位移由高靈敏度光電傳感器(如CCD/CMOS陣列)實時捕捉,位移量Δx與傾角α滿足關系:α ≈ Δx / f(f為物鏡焦距)。

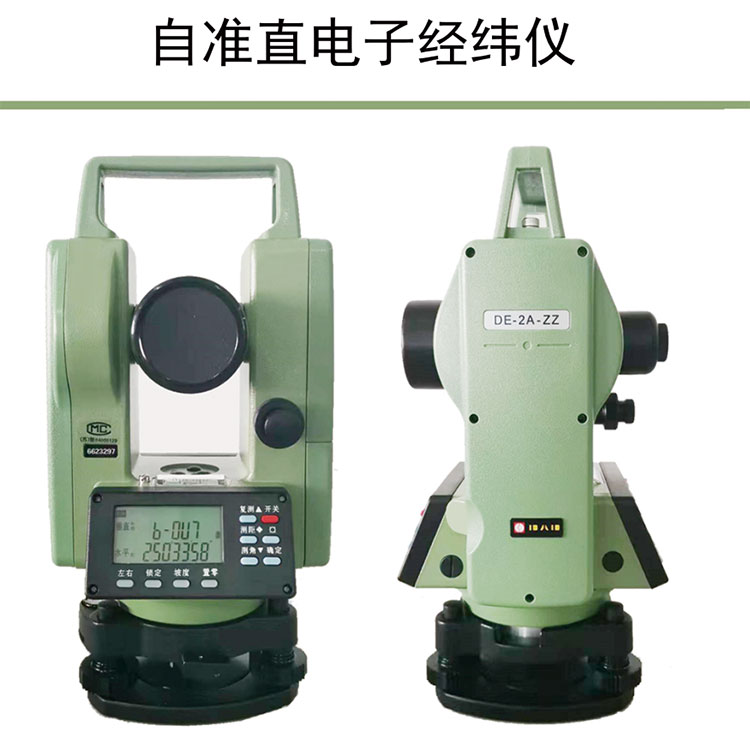

  3. QQ20250529-152729.jpg

  4. 電子測角與數據處理
    位移信號被轉換為電信號,輸入處理器進行以下計算:

    • 角度解算:基于幾何光學模型,將像點位移轉換為角度值(精度可達0.1″)。

    • 動態補償:集成陀螺儀和溫度傳感器,自動修正儀器振動、熱變形引起的誤差。

    • 數據輸出:結果以數字形式顯示,并支持實時傳輸至計算機或移動終端。

  5. 自動化校準(閉環控制)
    部分高端型號具備自動目標識別(ATR)功能:通過電機驅動瞄準系統主動追蹤反射靶標,實現無人值守的連續測量與校準。

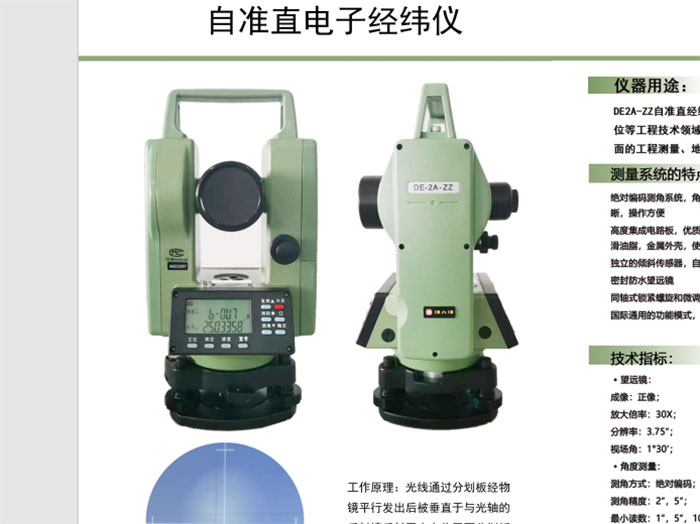

  6. 003.jpg

憑借非接觸、高精度、強抗干擾的特性,自準直經緯儀在以下領域發揮不可替代的作用:

1. 高端制造業

  • 大型裝備安裝
    如船舶發動機曲軸對中、風力發電機塔筒垂直度調整(精度需≤0.05mm/m),通過多點同步測量消除裝配累積誤差。

  • 精密導軌檢測
    用于半導體光刻機、數控機床導軌的直線度與平行度測量(要求≤1μm/m),避免機械振動導致的系統誤差。

2. 航空航天與國防

  • 飛行器姿態標定
    校準衛星太陽能帆板展開角度(誤差<±10″)、導彈發射架水平基準(直接影響命中精度)。

  • 結構變形監測
    對火箭燃料貯箱在加壓狀態下的形變進行實時監控,確保結構安全。

3. 能源與重大工程

  • 核電站安全殼監測
    長期跟蹤反應堆安全殼在熱循環載荷下的微形變(精度需達0.01mm),預防結構性失效。

  • 特高壓輸電塔校正
    在復雜地形中確保百米級鐵塔的垂直度(偏差<1/3000塔高),抵御強風荷載。

4. 科研與計量領域

  • 天文臺設備校準
    調整射電望遠鏡饋源艙的指向精度(需≤2″),保障深空觀測數據可靠性。

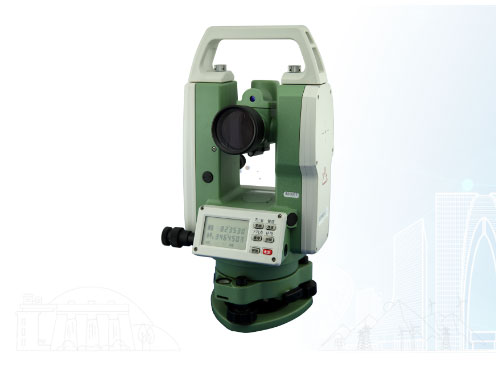

  • 011.jpg

  • 基準量具傳遞
    作為角度基準器,向工業現場傳遞國家計量標準(如多齒分度臺校準)。

優勢傳統經緯儀對比
測量精度(±0.5″~2″)人工讀數誤差≥5″
單次測量時間(<1秒)調平+讀數需2~5分鐘
環境抗干擾(溫補/抗震)易受熱漂移、振動影響
數據自動化管理依賴手簿記錄,易出錯

未來趨勢

  • 智能化:融合AI算法實現異常數據自動診斷。

  • 集成化:與激光跟蹤儀、全站儀組成空間測量網絡。

  • 微型化:MEMS技術推動便攜式傳感器發展(如無人機載監測)。

      自準直電子經緯儀通過光電協同測量動態誤差控制技術,將角度測量精度推向亞秒級,成為現代精密工程的核心工具。其在高端制造、重大基建、國防科技等領域的深度應用,顯著提升了設備可靠性、工藝可控性及工程安全性,持續推動產業向高精度化與智能化升級。

更多相關

常州大地DE2A-ZZ自準直電子經緯儀

常州大地DE2A-ZZ自準直電子經緯儀

自準直電子經緯儀是一種高精度角度測量儀器,結合了光學自準直原理與電子測角技術,廣泛應用于工程測量、機械安裝、航空航天等領域。其核心功能是通過自動校準和電子讀數,實現快速、精準的水平角與垂直角測量,精度...

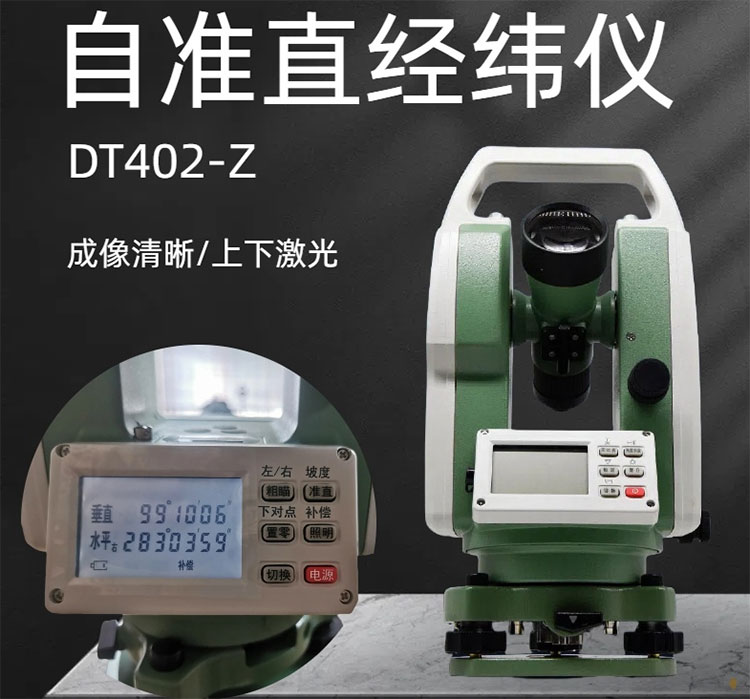

蘇州一光DT402-Z自準直電子經緯儀
